Seri : OS250 A OS250 B

OS250 Openable From Outside

There are many cable carrier systems produced by Tacflex Cable Carrier Systems. These systems can easily find the desired product with the material used, length, width, or categorized according to the intended use of the product.

Material Features
Çinko Kaplı / *Paslanmaz
Speed
1-2 m/sn
Operating Temperature
-

Kıvrılma Yarıçapı 500 600 700 800 900 1100 1400
H (mm) 320 320 320 320 320 320 320
X (mm) 1220 1420 1620 1820 2020 2420 3020
Y (mm) 1570 1884 2198 2512 2826 3454 4396





OS250 B SERİSİ

Dıştan Açılabilir Açık Seri , Çelik Seri


OS250 B A B C D R W
MODEL İç Yükseklik (mm) İç Genişlik (mm) Dış Yükseklik (mm) Dış Genişlik (mm) Kıvrılma Yarıçapı Ağırlık Kg/Mtt
OS250 B - 250 - 1500 290 295 - 1545 500, 600, 700, 900, 1100, 1400 -

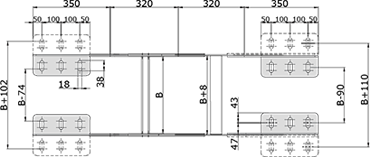

Steel End Bracket Assembly Dimensions

OS250 Serisi Çelik Seri Metal Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz


















Steel end Bracket Assembly

CS250 Serisi Çelik Seri Metal Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz














Seperator Dimensions

OS250 Serisi Çelik Seri Seperatorlerinin Detaylarını Buradan İnceleyebilirsiniz

Çelik Yatay OS250 SP





Çelik Dikey OS250 SP






Çelik Dikey OS250 SP

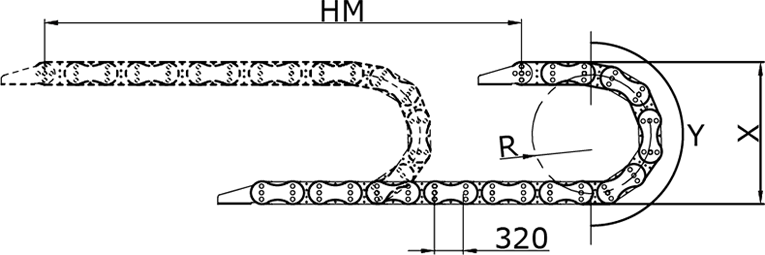

  • L : Kullanılacak Miktar     HM : Hareket Mesafesi     X : Montaj Yüksekliği    Y : Radüs Mesafesi     H : Hatve


I                  L = HM / 2 + Y                   I                   X = R X 2 + C                    I                   Y = R / π                  I
