Seri : OS22 OS22 B

OS22 Openable From Outside

There are many cable carrier systems produced by Tacflex Cable Carrier Systems. These systems can easily find the desired product with the material used, length, width, or categorized according to the intended use of the product.

Material Features
Çinko Kaplı / *Paslanmaz
Speed
1-2 m/sn
Operating Temperature
-

Kıvrılma Yarıçapı 50 150
H (mm) 50 50
X (mm) 140 340
Y (mm) 157 471





OS22 B SERİSİ

Dıştan Açılabilir Açık Seri , Çelik Seri



OS22 B A B C D R W
MODEL İç Yükseklik (mm) İç Genişlik (mm) Dış Yükseklik (mm) Dış Genişlik (mm) Kıvrılma Yarıçapı Ağırlık Kg/Mtt
OS22 B 22 50 - 400 40 65 - 415 50, 150 -

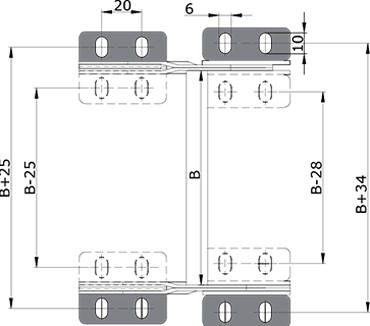

Steel End Bracket Assembly Dimensions

OS22 Serisi Çelik Seri Metal Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz


















Steel end Bracket Assembly

OS22 Serisi Çelik Seri Metal Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz














Seperator Dimensions

OS22 Serisi Çelik Seri Seperatorlerinin Detaylarını Buradan İnceleyebilirsiniz

Plastik Dikey OS22 SP





Yatay OS22 SP






Çelik Dikey OS22 SP

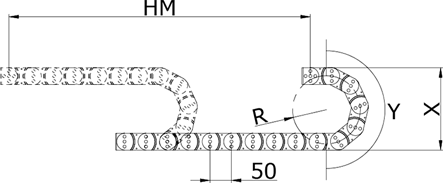

  • L : Kullanılacak Miktar     HM : Hareket Mesafesi     X : Montaj Yüksekliği    Y : Radüs Mesafesi     H : Hatve


I                  L = HM / 2 + Y                   I                   X = R X 2 + C                    I                   Y = R / π                  I
