OS110 A

Seri : OS110 A OS110 B OS110 K

OS110 Openable From Inner Side

There are many cable carrier systems produced by Tacflex Cable Carrier Systems. These systems can easily find the desired product with the material used, length, width, or categorized according to the intended use of the product.

Material Features
Çinko Kaplı / *Paslanmaz
Speed
1-2 m/sn
Operating Temperature
-

Kıvrılma Yarıçapı 250 300 350 400 500 600 800 1000
H (mm) 180 180 180 180 180 180 180 180
X (mm) 645 745 845 945 1145 1345 1745 2145
Y (mm) 785 942 1099 1256 1570 1884 2512 3140





OS110 A SERİSİ

 Açık Seri , Çelik Seri

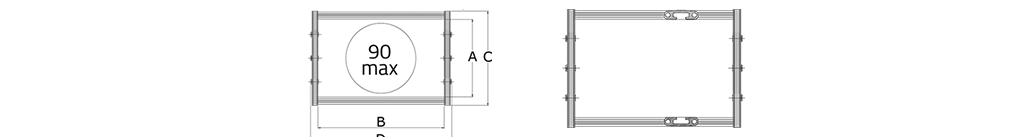

OS110 A A B C D R W
MODEL İç Yükseklik (mm) İç Genişlik (mm) Dış Yükseklik (mm) Dış Genişlik (mm) Kıvrılma Yarıçapı Ağırlık Kg/Mtt
OS110 A 110 200 - 1000 145 232 - 1032 250, 300, 350, 400, 500, 600, 800, 1000 -

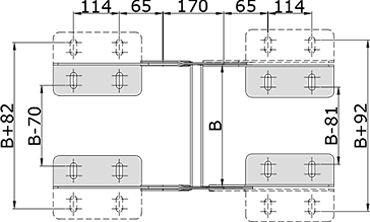

Steel End Bracket Assembly Dimensions

OS110 Serisi Çelik Seri Metal Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz


















Steel end Bracket Assembly

OS110 Serisi Çelik Seri Metal Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz

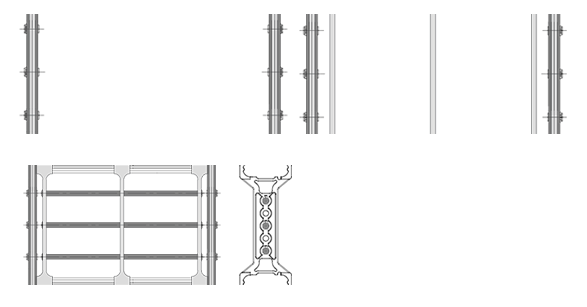

Seperator Dimensions

OS110 Serisi Çelik Seri Seperatorlerinin Detaylarını Buradan İnceleyebilirsiniz

Yatay OS110 SP





Plastik Dikey OS110 SP






Çelik Dikey OS110 SP

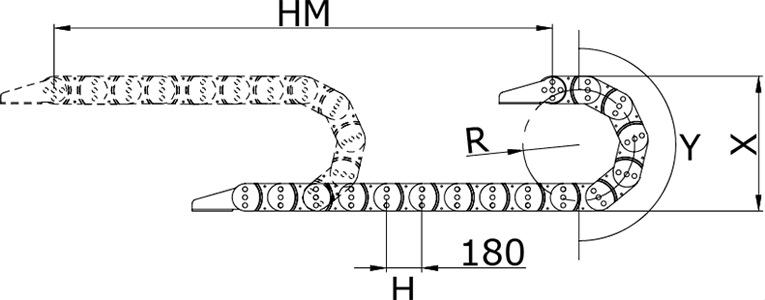

  • L : Kullanılacak Miktar     HM : Hareket Mesafesi     X : Montaj Yüksekliği    Y : Radüs Mesafesi     H : Hatve


I                  L = HM / 2 + Y                   I                   X = R X 2 + C                    I                   Y = R / π                  I
