OK07 F

Seri : OK07 F

OK07 Fixed Lath

There are many cable carrier systems produced by Tacflex Cable Carrier Systems. These systems can easily find the desired product with the material used, length, width, or categorized according to the intended use of the product.

Material Features
PA6 %30 Cam Elyaf
Speed
8 m/sn
Operating Temperature
-30 °C -+ 130°C

Kıvrılma Yarıçapı 18
H (mm) 16
X (mm) 46
Y (mm) 57





OK07 F SERİSİ

Sabit Çıtalı Açık Seri , Hafif Seri Plastik




OK07 F A B C D R W
MODEL İç Yükseklik (mm) İç Genişlik (mm) Dış Yükseklik (mm) Dış Genişlik (mm) Kıvrılma Yarıçapı Ağırlık Kg/Mtt
OK07 F 007  R018 07 007 10 12 18 0,07
OK07 F 016 R018 07 016 10 21 18 0,1




Plastic End Bracket Assembly Dimensions

CK07 Serisi Hafif Seri Plastik Plastik Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz














Plastic End Bracket Assembly

OK07 Serisi Hafif Seri Plastik Plastik Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz

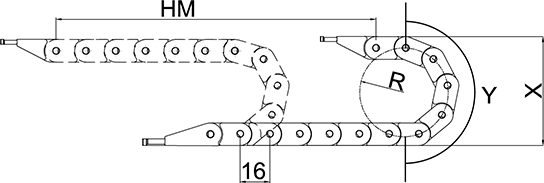

  • L : Kullanılacak Miktar     HM : Hareket Mesafesi     X : Montaj Yüksekliği    Y : Radüs Mesafesi     H : Hatve





I                  L = HM / 2 + Y                   I                   X = R X 2 + C                    I                   Y = R / π                  I








Files

OK07 F serisi ile ilgili dosyaları inceleyebilirsiniz

OK07 F 3 Boyutlu .STEP Dosyası
