Seri : OK60 A OK60 K OK60 Y

OK60 Half Covered Design

There are many cable carrier systems produced by Tacflex Cable Carrier Systems. These systems can easily find the desired product with the material used, length, width, or categorized according to the intended use of the product.

Material Features
PA6 %30 Cam Elyaf
Speed
4 m/sn
Operating Temperature
-30 °C -+ 130°C

Kıvrılma Yarıçapı 100 150 200 250 300
H (mm) 91 91 91 91 91
X (mm) 282 382 482 582 682
Y (mm) 314 471 628 785 942





OK60 Y SERİSİ

Yarı Açık Seri , Orta Seri Plastik



OK60 Y A B C D R W
MODEL İç Yükseklik (mm) İç Genişlik (mm) Dış Yükseklik (mm) Dış Genişlik (mm) Kıvrılma Yarıçapı Ağırlık Kg/Mtt
OK60 Y 100 R ... 60 100 82 132 150, 200, 250, 300 3,417
OK60 Y 140 R ... 60 140 82 172 150, 200, 250, 300 3,716
OK60 Y 200 R ... 60 200 82 232 150, 200, 250, 300 4,22

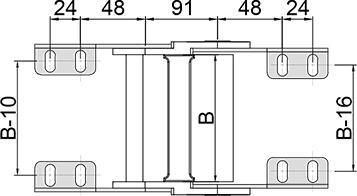

Plastic End Bracket Assembly Dimensions

OK60 Serisi Ağır Seri Plastik Çıtalı Seperatorlerinin Detaylarını Buradan İnceleyebilirsiniz















Plastic End Bracket Assembly

OK60 Serisi Ağır Seri Plastik Çıtalı Plastik Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz










Steel End Bracket Assembly Dimensions

OK60 Serisi Ağır Seri Plastik Çıtalı Metal Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz


















Steel end Bracket Assembly

OK60 Serisi Ağır Seri Plastik Çıtalı Metal Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz










Seperator Dimensions

OK60 Serisi Ağır Seri Plastik Çıtalı Seperatorlerinin Detaylarını Buradan İnceleyebilirsiniz


Dikey CK60 SP





Yatay CK60 YSP











Strain Relief

OK60 Serisi Ağır Seri Plastik Çıtalı Kablo Sabitleyicilernin Detaylarını Buradan İnceleyebilirsiniz

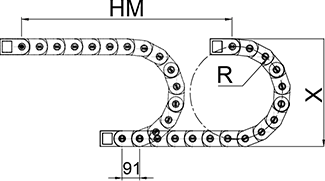

  • L : Kullanılacak Miktar     HM : Hareket Mesafesi     X : Montaj Yüksekliği    Y : Radüs Mesafesi     H : Hatve


I                  L = HM / 2 + Y                   I                   X = R X 2 + C                    I                   Y = R / π                  I

Files

OK60 Y serisi ile ilgili dosyaları inceleyebilirsiniz
